火电厂耐磨浇注料理化指标-陶瓷涂料施工
火电厂耐磨浇注料理化指标-陶瓷涂料施工，耐磨浇注料，该涂料采用高新技术，特别是无机—有机纳米技术，耐温可以到达600℃高温，涂料有机-无机增链嫁接，以及共混理论和互穿网络技术，耐磨防腐涂料涂层具有良好的抗冲击性能和防腐性能，无机-有机改性溶液成膜后饱满光滑可以减少磨擦组力，颜料中大的陶瓷粉料作为支架抗冲击抗撞击，小的陶瓷粉料作为填充抗摩擦。涂料所用原料主要采用离子化合物和部分人工合成共价化合物，离子键和共价键属强结合键，形成化学结合，所以韧性和强度很大，可抵御的高速冲击力和剪切应力，可以长期耐酸碱腐蚀，不粉化不脱落，使用寿命长。并且抗温变性能好，耐候性强。
其适用范围：
1、发电行业的卸煤沟、煤斗、储煤仓、干煤栅、翻车机、捞渣机、水处理等。
2、化工行业的防腐蚀地面、泵基础等。
3、煤炭行业的矸石仓、介质桶、刮板机、斗提机、溜槽、筛下漏斗等内的耐磨衬板。
4、钢铁行业的高炉混料仓、烧结料仓、给料机、制球机等。
特点：
1、高强度、高抗磨、抗冲击、抗冲刷、抗油
2、阻燃性好、吸水率低、抗高低温
3、耐久性好，使用寿命长
4、施工简便、操作快捷、易于掌握
5、整体性好、易于修补，不易脱落
6、无味，对操作人员无身体损害。
耐磨浇注料施工工艺
在进行抗磨层施工前，筒仓和卸煤槽的原有混凝土基层已施工完过28天，达到硬化强度，为了保证抗磨层和原有混凝土基层粘接牢固，形成有机整体，采取以下三个的工艺准备：基层处理、铺设钢筋网、涂刷界面剂。
1基层处理
界面基层处理主要注意三点：⑴粗糙程度，基层越粗糙，界面结合面积越大，合力越大，抵抗剪切破坏的能力就越强，所以要对基层进行凿毛。⑵完好程度，指粘接面受损伤的程度，损伤越轻，内部产生缺陷越少，粘接性能越好，所以要对基础表面如有疏松部位应予剔除。⑶洁净程度，减少杂质，有利于提高粘接强度。所以要用压力水冲洗清理基础表面，不得有浮浆、浮灰和脱模剂等杂物
2 铺设钢筋网
为了保证抗磨层与混凝土基层的整体性，减少大面积抹灰造成的抗磨层收缩，增大约束，防止产生空鼓和裂纹，在基层表面需埋设钢筋网。混凝土基层钻孔深70mm，孔径12mm；用钢筋锚固料锚固Ф6mm钢筋棍，钢筋棍埋设深度70mm，外露15～30mm（设计抗磨层厚度的1/3），钢筋棍之间的间距300mm；钢筋棍的用Ф6mm盘条焊接成网。
3 涂刷界面剂
施工前2小时充分湿润基础表面，施工时将浮水吸干。将界面处理剂均匀涂刷在已处理好的混凝土基础表面，不能漏刷。

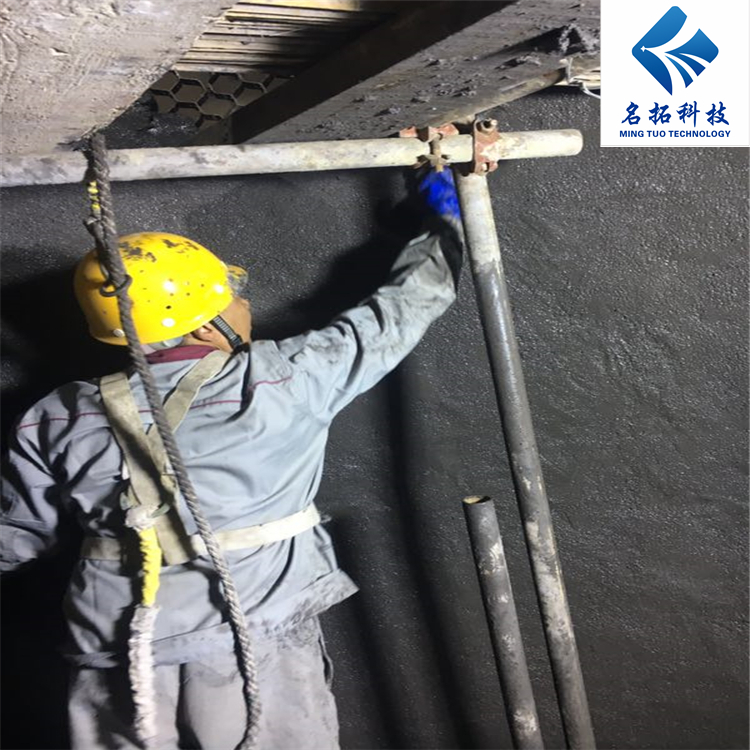

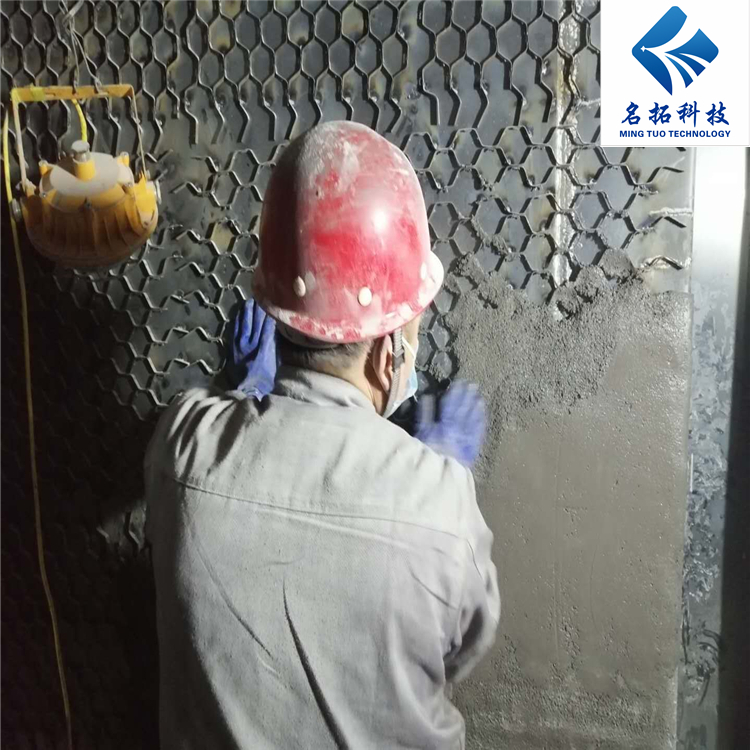

耐磨浇注料对搅拌及施工都有着很高的要求，搅拌时间为15分钟左右，搅拌时间是与其原料配置和胶水有很大关系。将搅拌后从搅拌机内取出，运送至施工部位倒在干净的平台上，每次取出约2公斤左右材料开始涂抹在焊接好的龟甲网或者V型钩钉上，需用力抹平压实，保证材料能与钢板表面或龟甲网粘结牢固，然后用皮锤或橡胶锤敲打以增加其密度强度。检查表面是否平整，不能有凹凸不平或者有塌落等现象。陶瓷涂料保养时间为48小时左右，保养期间应避免雨水浸泡或有较大震动的情况，从而避免使未达到强度的耐磨陶瓷涂料出现脱落或干裂的情况，因此影响其使用寿命。
